Разработка и изготовление шаровой оправки пресс-формы для гибки труб.

В этой статье рассказывается о конструкции и производстве шаровой оправки для штампа для гибки труб. Поскольку многие клиенты и друзья спрашивали меня об этом, я потратил немного времени, чтобы разобраться. Фактически, у них есть национальные стандарты.

1. Сначала определитесь с типом оправки (наверное, их резюмировано несколько):

A. Оправка с прямой головкой (для толстостенных металлических труб)

Б. Изогнутая оправка (для толстостенных труб малого радиуса)

C. Стандартный универсальный стержень (для стандартной толщины стенки трубы и радиуса изгиба)

D. Ультратонкая оправка для гибки тонкостенных труб малого радиуса.

2. При выборе типа оправки, количества шариков и грязесъемника можно использовать следующую формулу:

3. Представьте структуру стандартной универсальной оправки.

Головка шаровой оправки

Стопорное кольцо

Шаровая голова

Головка с половиной сердечника

Полусферический стержень

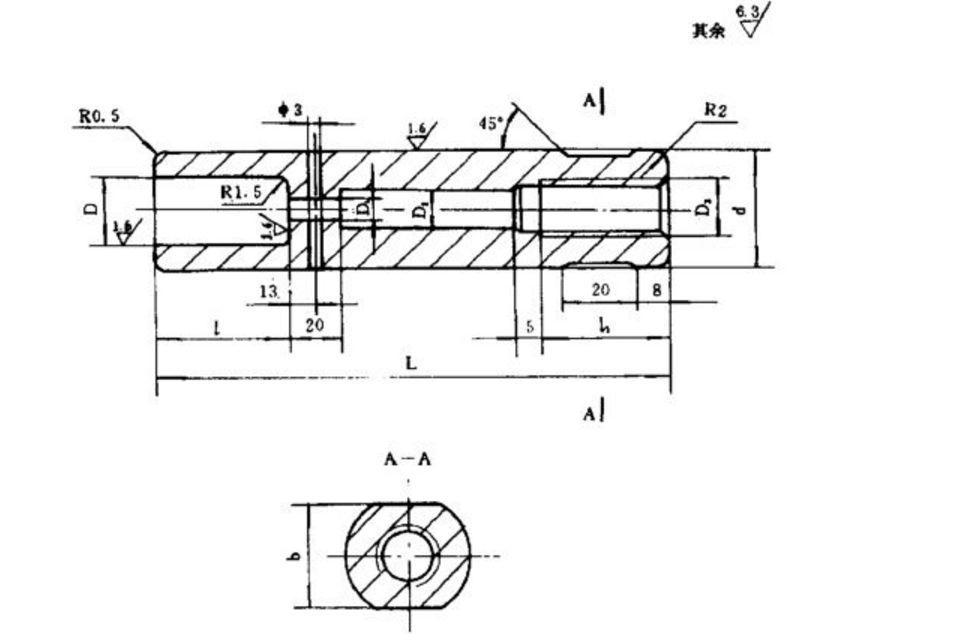

СТЕРЖЕНЬ

4. Ниже приведены производственные стандарты нашей компании Liye.

Технология изогнутых труб широко используется в производстве котлов и сосудов высокого давления, производстве центральных систем кондиционирования воздуха, автомобилестроении, авиакосмической промышленности, судостроении и других отраслях промышленности. Качество гнутой трубы напрямую влияет на разумную структуру продукции в этих отраслях. Пол, безопасность, надежность и т. Д. Поэтому, чтобы изгибать качественную трубную арматуру, мы должны владеть навыками обработки трубной арматуры в различных технологических условиях. . Для холодных отводов труб необходимо разумно выбрать формирование стержня сердечника и освоить его правильное использование.

В зависимости от требований к обработке следует выбирать оправки разной формы. В нормальных условиях оправки можно разделить на две категории: одна - твердая, а другая - мягкая).

После того, как форма оправки выбрана, качественные фитинги невозможно гнуть, а зазор между оправкой и внутренним диаметром трубы также является важным фактором, влияющим на качество гнутой трубы. Если диаметр шарового шарнира оправки слишком мал, на внутренней стороне дуги могут образоваться волнистые складки, когда труба изгибается, и это может не играть роли в предотвращении сплющивания внешней части дуги; когда диаметр слишком большой или внешний диаметр шаровой опоры недостаточно гладкий, это повредит стенку трубки, и трубка может вздрогнуть или даже разорваться за пределами дуги. Выбор разумного диаметра оправки и адекватной смазки является незаменимым элементом для обеспечения качества колена.
