混合电动自动弯管机
X伺服电机（A系列）- Direct supply from the manufacturer
- Order phone：+86-13812981723
- E-mail：liye@liyemachine.com
Detail
该 LYM 弯管机系列配备 3 - 8 个电动 CNC 轴、多个弯管堆栈和独特的技术，可提供市场上性能解决方案之一。
3 - 8 伺服电机
LYM独有的技术
侧置折弯头/超薄头及小车
滑动区域集中润滑
自动芯轴润滑
LYM控制软件
单栈或多栈
每个弯管堆都有独立的压模系统
防皱模座及润滑
描述
| 品牌： |
LYM |
| 型号： |
DW18CNCX3A-3S / DW18CNCX6A-4S / DW25CNCX3A-2S / DW38CNCX3A-2S / DW38CNCX4A-3S / DW38CNCX5A-3S / DW38CNCX6A-4S / DW50CNCX3A-2S / DW63CNCX3A-2S // DW63CNCX8A-4S / DW75CNCX3A-2S / DW75CNCX4A-2S / DW75CNCX5A -3S/DW75CNCX8A-3S/DW75CNCX8A-4S/DW89CNCX3A-2S/DW130CNCX3A-2S/ |
| 类型 |
CNC自动控制（X伺服/A系列） |
| 认证： |
CE/SGS/TUV/ISO |
| 生产地： |
中国 |
| 应用 |
管道或实心棒材，各种材料，如钢、不锈钢、铝和铜 |
| 包装细节 |
先用拉伸膜包装，然后用胶合板加固外包装 |

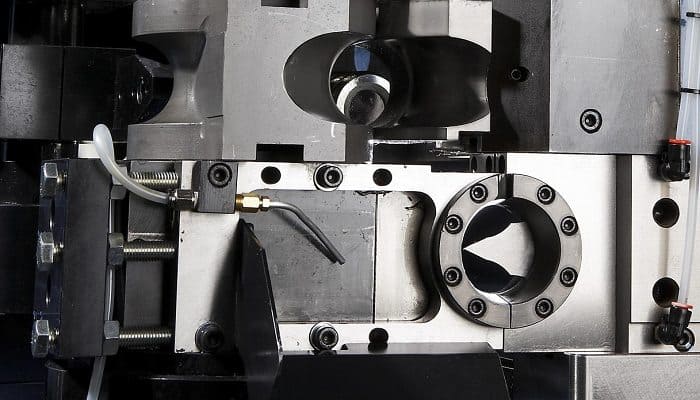

弯管+切割单元（可选）
它可以与自动装载机（AF、AFM、机器人）和自动卸载机（AUL、机器人）集成以实现完全自动化。该弯管机系列可以提供市场上*高性能的解决方案之一。
LYM 系统
•允许在一台机器上实现弯曲和切割过程的自动化，从一根管子开始
• 该系统产生*小的切割变形，使成品零件无需校准或去毛刺即可进入下一道工序
• 可在同一管子上进行18组弯管（（PLC型），或在同一管子上*多可进行33组弯管（工控机型），*大限度地提高整管的利用率。
• 采用可容纳400组档案版本的超大CPU。如果还不够，可以为电脑购买并安装传输软件。档案可以存储在硬盘中，无限扩展编辑组的数量。 （选修的）
• 该系统产生*小的切割变形，使成品零件无需校准或去毛刺即可进入下一道工序
• 可在同一管子上进行18组弯管（（PLC型），或在同一管子上*多可进行33组弯管（工控机型），*大限度地提高整管的利用率。
• 采用可容纳400组档案版本的超大CPU。如果还不够，可以为电脑购买并安装传输软件。档案可以存储在硬盘中，无限扩展编辑组的数量。 （选修的）
先进的技术
•内置变速箱，可直接连接到电动伺服系统。
•传输性能（90%+ 效率）。
•弯曲精度高（+/- 0.05° ~ +/-0.1°）
•更大的工作区域和较小干扰。
•电控系统设有热交换器，自动散热。如有需要，可选购数控空调，以保证电控系统的使用寿命。 （可选）
•机器配有自动注油系统，减少弯头摩擦，保证弯头质量。 （选修的）。
•传输性能（90%+ 效率）。
•弯曲精度高（+/- 0.05° ~ +/-0.1°）
•更大的工作区域和较小干扰。
•电控系统设有热交换器，自动散热。如有需要，可选购数控空调，以保证电控系统的使用寿命。 （可选）
•机器配有自动注油系统，减少弯头摩擦，保证弯头质量。 （选修的）。
LYM 控制、弯管机软件和操作界面
• 自动回弹补偿
短截取功能
XYZ和YBC坐标转换
• 折弯件3D显示（可选） 零件的镜像和图像反转
• Windows 平台
•自我诊断+错误信息显示
• 每个弯头可根据不同的材料设定补偿值、速度和脱模间隙
• 对于同一管子，每个弯头可独立有5个动作序列和10段速度，供操作者操作。此外，还可以提高工作效率，减少管子干涉点。
• 触摸屏中英文可切换，如果屏幕显示为其他语言，也可根据需要订购产品。 （可选）
• 送料小车送料位置、安全装置与数字模块干涉位置、导模干涉位置可手动微调并自动记忆，消除人工测量误差和机器碰撞造成的损失。
• 实际折弯时可选择动作段，观察干涉点和修改工作，提高效率。
• 数据编辑完成后，数据将受到密码保护，以防止未经批准的数据篡改。 （选修的）
• 折弯件3D显示（可选） 零件的镜像和图像反转
• Windows 平台
•自我诊断+错误信息显示
• 每个弯头可根据不同的材料设定补偿值、速度和脱模间隙
• 对于同一管子，每个弯头可独立有5个动作序列和10段速度，供操作者操作。此外，还可以提高工作效率，减少管子干涉点。
• 触摸屏中英文可切换，如果屏幕显示为其他语言，也可根据需要订购产品。 （可选）
• 送料小车送料位置、安全装置与数字模块干涉位置、导模干涉位置可手动微调并自动记忆，消除人工测量误差和机器碰撞造成的损失。
• 实际折弯时可选择动作段，观察干涉点和修改工作，提高效率。
• 数据编辑完成后，数据将受到密码保护，以防止未经批准的数据篡改。 （选修的）

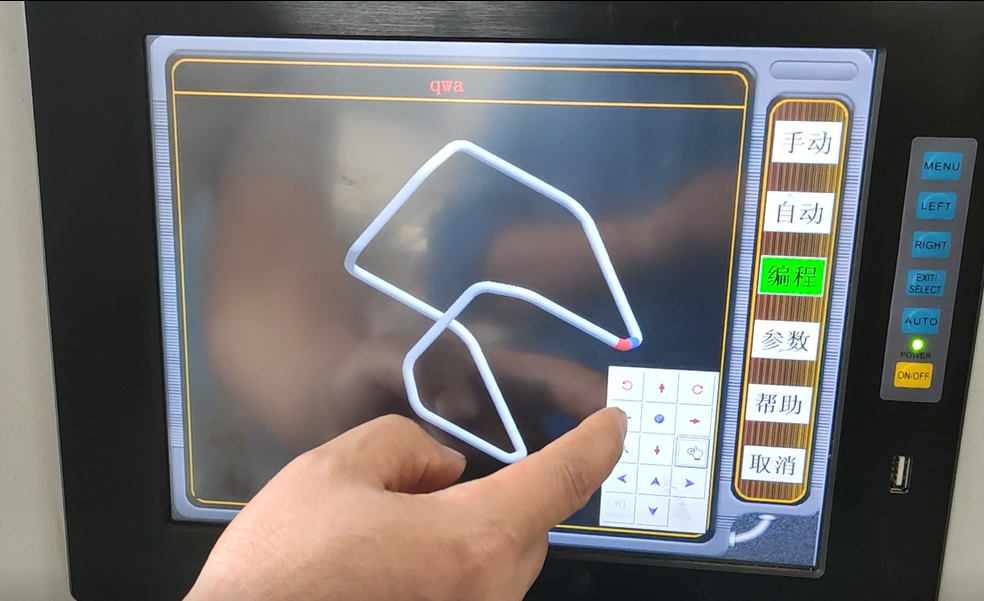

零件的 3D 显示和旋转（可选）
• XYZ 和 YBC 坐标转换
• 零件的镜像和图像反转
• 零件的镜像和图像反转
弯管机主要技术参数（CNC CONTOL / X SERVO /A系列）
| 模型 | 弯曲能力 (mm) | 弯曲半径 (mm) | 电机功率 (Kw) | 视频（点击此处） |
| DW18CNCX3A-3S | 外径 18 | R80 | 3 |
|
| DW18CNCX6A-4S | 外径 18 | R80 | 3 |
|
| DW25CNCX3A-2S | 外径 25.4 | R100 | 3 |
|
| DW38CNCX3A-2S | 外径 38.1 | R180 | 4 |
|
| DW38CNCX4A-3S | 外径 38.1 | R180 | 4 |
|
| DW38CNCX5A-3S | 外径 38.1 | R180 | 4 |
|
| DW38CNCX6A-4S | 外径 38.1 | R180 | 4 |
|
| DW50CNCX3A-2S | 外径 50.8 | R250 | 5.5 |
|
| DW63CNCX3A-2S | 外径 63.5 | R250 | 5.5 |
|
| DW63CNCX8A-4S | 外径 63.5 | R250 | 5.5 |
|
| DW75CNCX3A-2S | 外径 76.2 | R250 | 7.5 |
|
| DW75CNCX4A-2S | 外径 76.2 | R250 | 7.5 |
|
| DW75CNCX5A-3S | 外径 76.2 | R250 | 7.5 |
|
| DW75CNCX8A-3S | 外径 76.2 | R250 | 7.5 |
|
| DW75CNCX8A-4S | 外径 76.2 | R250 | 7.5 |
|
| DW89CNCX3A-2S | 外径 88.9 | R250 | 11 |
|
| DW130CNCX3A-2S | 外径 127 | R400 | 22 |
|
